Описание:

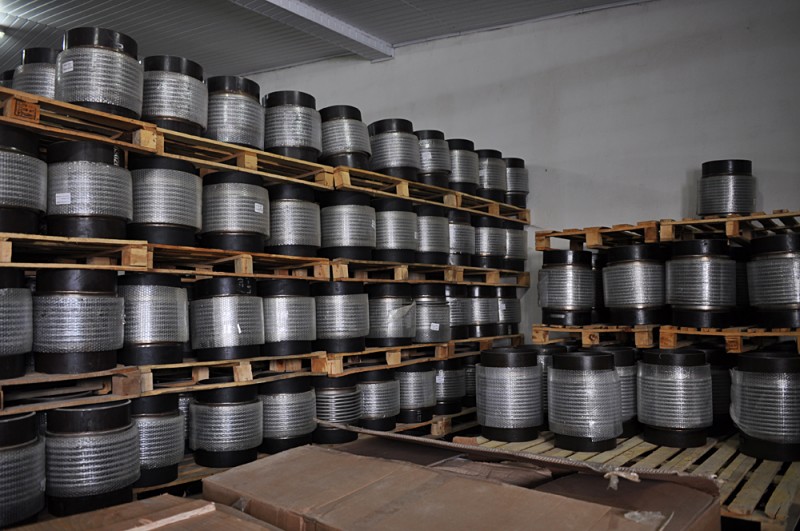

Сильфонный компенсатор - устройство, состоящее из сильфона, присоединительной и ограничительной арматуры, способное поглощать и уравновешивать относительные перемещения определенной величины и частоты, возникающие в герметично соединенных конструкциях, и проводить в этих условиях газы, жидкости, пар. Сильфонные компенсаторы применяются в качестве компенсирующих монтажных элементов для поглощения температурных деформаций трубопроводов, транспортирующих горячие и холодные среды, подвижных вводов в напорных резервуарах и т.д.
Они также используются для присоединения напорных и всасывающих трубопроводов к агрегатам (насосам, турбинам, компрессорам, двигателям и т.д.), установленным на эластичных опорах, для снижения вибрационных нагрузок. Сильфонные компенсаторы герметичны, вакуумплотны и температуростойки, надежны в эксплуатации и не требуют обслуживания в течение всего срока службы. Основной элемент сильфонного компенсатора -сильфон -упругая осесимметричная гофрированная металлическая оболочка, способная растягиваться, сжиматься, изгибаться или сдвигаться под действием давления, температуры, силы или момента силы. Вид деформации сильфона в процессе эксплуатации определяется конструктивным исполнением компенсатора т.е. типом присоединенной к нему арматуры.
По виду деформации сильфона компенсаторы разделяются на:
осевые (растяжение -сжатие);
сдвиговые (относительный сдвиг);
поворотные (относительный поворот) одноплоскостные;
поворотные пространственные, универсальные (растяжение, сжатие, сдвиг, поворот);
сдвигово-поворотные (сдвиг, поворот).
Материал сильфонов - тонколистовая рулонная нержавеющая коррозийностойкая сталь типа 08Х18Н10Т, внутренние слои сильфонов могут изготавливаться из углеродистой стали типа 08КП. Материал присоединительных патрубков и фланцев -нержавеющая коррозионностойкая сталь типа 12Х18Н10Т, конструкционная сталь типа 12МХ, сталь 20, сталь 09Г2С и т.д.
Компенсационные устройства применяются в трубопроводах тепловых сетей с целью компенсации температурных деформаций. Компенсационные устройства применяются при канальной, бесканальной, наземной и надземной прокладках трубопроводов. Они надежны, долговечны и не требуют обслуживания при эксплуатации. Основным элементом компенсационного устройства является осевой сильфонный компенсатор, установленный в защитный кожух, обеспечивающий защиту сильфона от поперечных усилий, изгибающих и крутящих моментов, а также от механических повреждений и попадания грунта между гофрами. |
