Описание:

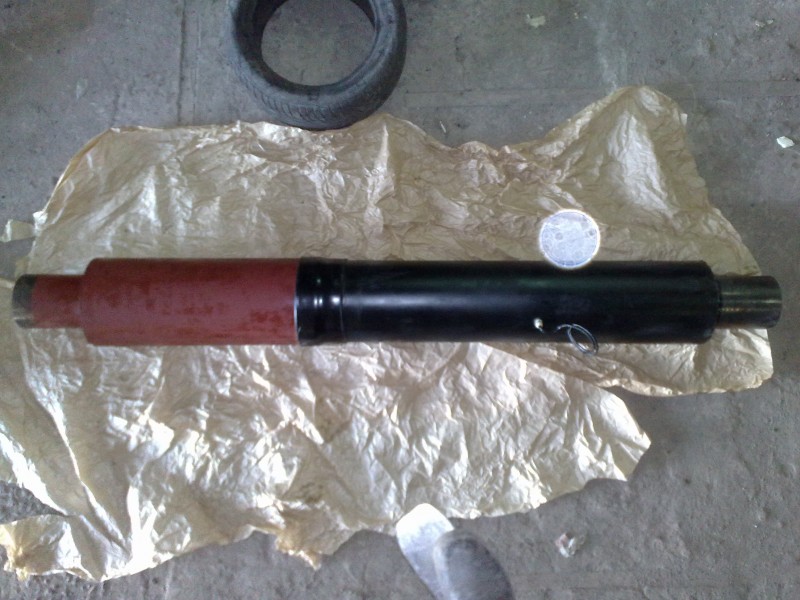

Теплоизолированный элемент трубопровода с торцевым кабелем вывода в ППУ изоляции предусмотрен соответствующим разделом ГОСТ 30732-2006 "Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой" как равноценный аналог более распространенной конструкции концевого элемента трубопровода с кабелем вывода, вывод кабеля в котором производится из боковой части изделия через отверстие в защитной оболочке. Назначение обоих элементов трубопровода идентично и заключается в технологически правильном, надежным по герметичности способе соединения медных проводников всего трубопровода, соединенных между собой во всех изделиях в непрерывную цепь, с терминалами системы ОДК через кабели вывода, вмонтированными в элементы трубопровода с кабелем вывода. Длина фасонного изделия составляет 2200 мм при типовом исполнении и 1500 мм в укороченном варианте.
Удобство технического исполнения элемента с торцевым выводом кабеля заключается в том, что при его применении сужается рабочая зона для установки изделия в обычно стесненных условиях тепловой камеры – можно произвести ввод меньшего участка изделия внутрь камеры, поскольку необходимый для подключения к терминалу 3-х жильный кабель выходит непосредственно из концевой части трубопровода в ППУ изоляции – из металлической заглушки изоляции с кабелем вывода. В случае же типового способа вывода кабеля необходимо вводить больший по протяженности участок элемента внутрь камеры, что бывает проблематичным, особенно при реконструкции уже существующих теплотрасс и имеющейся в наличии тепловой камеры, а также при прокладке трубопроводов больших диаметров, поскольку расположенная в данной зоне запорная арматура, концевые элементы, ответвления и развязки занимают много места. В местах ввода элемента в тепловую камеру необходимо предусмотреть герметизацию места соприкосновения стены камеры и полиэтиленовой или стальной оболочки элемента манжетами стенового ввода, закрепляемыми в стене методом цементирования. |
