Анкерные пластины

Категория товара:

Описание:

Описание:

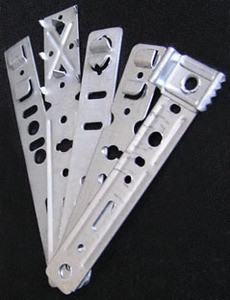

Анкерная пластина (Монтажная) изготавливается из оцинкованной листовой стали методом штамповки.

♦ Толщина оцинкованной листовой стали - 1,2 мм (изготовление методом штамповки);

♦ Обеспечивает выбор места крепления;

♦ Технологичность пластины позволяет отражать и выдерживать нагрузки в перпендикулярной плоскости окна;

♦ Компенсирует изменение оконной рамы в размерах, связанное с изменением влажности и температуры

Применение:

Анкерная пластина является элементом крепежа оконной конструкции. Применяется для закрепления окна в оконном проеме, обеспечивает надежное крепление оконной рамы к материалу основания, образуя эластичное соединение. Также компенсирует температурные смещения оконной коробки.

Пластина имеет несколько круглых отверстий (одно продолговатое) для крепления к строительной конструкции в нужном положении, а также направляющие насечки в определенных местах, по которым осуществляется предмонтажный изгиб на нужную толщину монтажного шва. Угол изгиба пластины выбирается по месту и зависит от величины монтажного зазора. Пластины крепят к оконным блокам до их установки в проемы с помощью строительных шурупов диаметром не менее 5 мм и длиной не менее 40 мм. Гибкие анкерные пластины крепят к внутреннему слою многослойной стены пластмассовыми дюбелями со стопорными шурупами (не менее 2 точек крепления на каждую пластину) диаметром не менее 6 мм и длиной не менее 50 мм. Эти крепежные элементы оптимальны для передачи усилий, перпендикулярных плоскости окна в случае работы их на растяжение. Очень легко крепятся к раме окна. Анкерная пластина одной лапкой вставляется под углом в приливы на спинке рамы и прижимается к раме до тех пор, пока прочно не зафиксируется вторая лапка. Важно, чтобы для соединений, в которых по соображениям статики должно быть задействовано армирование для передачи сил ветровой нагрузки, последнее также крепилось саморезом к пластине. Размерный ряд анкерных пластин позволяет крепить окно в проемах различной ширины.
