Борьба с трещинами в сварочном шве

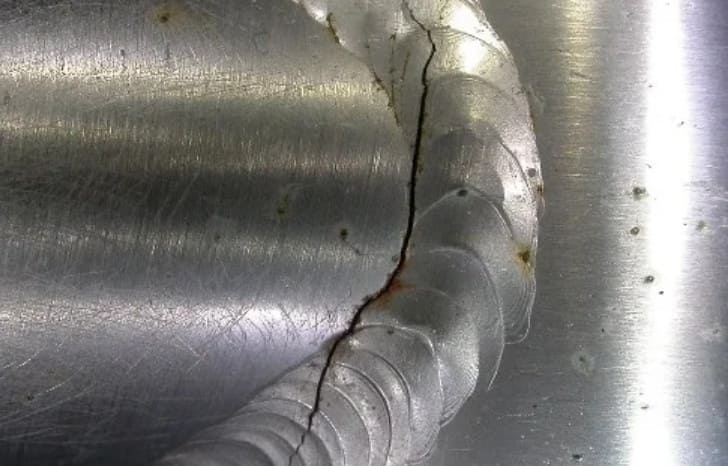

Трещины в сварных соединениях — один из наиболее опасных дефектов, которые способны привести к разрушению конструкции. Они могут проявляться сразу после окончания процесса или спустя время, когда металл постепенно остывает. Каждый специалист, работающий со сварочным оборудованием, должен знать разновидности трещин, причины их образования, способы устранения и профилактики.

Виды трещин: Классификация по форме и расположению

Сварочные трещины различаются по направлению, глубине и месту возникновения. Чаще всего встречаются:

- продольные в шве — длинные, иногда проходящие через весь стык;
- поперечные в шве — короткие, зигзагообразные;
- продольные в околошовной зоне — тонкие, похожие на нитку;
- поперечные в околошовной зоне — расходящиеся от краев соединения;
- поперечные в основании под швом — короткие, скрытые внутри;
- продольные внутри присадочного металла.

Особо уязвимыми являются трещины в кратере — они появляются при резком обрыве дуги и напоминают паутину, расходящуюся от центра. Такой дефект значительно снижает прочность и герметичность конструкции.

Виды трещин: Горячие и холодные

По времени появления трещины делят на два основных типа:

- Горячие — образуются при температуре от 1000 до 1300 °C, когда часть металла уже кристаллизуется, а остальная еще жидкая. Такие дефекты хорошо заметны на раскаленном шве.
- Холодные — проявляются позже, обычно при температуре от 200 до 300 °C. Сначала соединение выглядит прочным, но затем слышится характерный треск, и появляются тонкие разрывы.

Причины горячих трещин

Горячие трещины возникают из-за:

- жесткой фиксации деталей, мешающей компенсировать тепловое расширение;
- включений оксидов, шлаков, краски, серы или фосфора, попавших в сварочную ванну;
- избытка легирующих добавок (хрома, молибдена, бора и др.);
- разной температуры плавления соединяемых металлов (например, чугуна и стали).

Причины холодных трещин

Холодные трещины встречаются чаще и менее заметны. Их основные причины:

- малый диаметр электрода, создающий недостаточный объем шва;
- низкий сварочный ток, из-за чего соединение получается поверхностным;
- узкий сварочный шов, плохо захватывающий кромки;
- слишком быстрое охлаждение водой;
- внутренние напряжения в металле при многократном нагреве.

Методы контроля сварных соединений

Для обнаружения трещин используют разные способы проверки:

- визуальный осмотр после очистки шва щеткой;
- применение увеличительного стекла для выявления мелких дефектов;
- рентгенографию, позволяющую увидеть внутренние трещины;
- опрессовку воздухом, керосином или аммиаком для контроля герметичности.

Такие методы позволяют своевременно выявить дефекты и принять меры по их устранению.

Устранение трещин: Правильный подход

Поверхностная заварка трещины — ошибка. Внутренний дефект при этом остается, и соединение вновь разрушится. Правильная технология включает:

- анализ причины возникновения дефекта;
- выбор подходящих электродов или проволоки с учетом состава металла;
- предварительный подогрев изделия при наличии внутренних напряжений;
- засверливание краев трещины, чтобы предотвратить ее распространение;
- разделку и углубление дефекта болгаркой;
- аккуратное наложение нового шва с постепенным снижением силы тока.

Заканчивать шов рекомендуется на уже имеющемся соединении, чтобы избежать кратерных дефектов.

Профилактика трещин: Основные рекомендации

Чтобы минимизировать риск появления трещин, необходимо:

- правильно подбирать сварочный ток и диаметр электрода в зависимости от толщины металла;
- использовать присадочные материалы, соответствующие основному металлу;
- применять флюсы с минимальным содержанием серы и фосфора;
- предварительно прогревать детали для снижения температурных перепадов;
- снимать фаску на толстых заготовках для увеличения площади проплавления;
- выполнять многопроходные швы, а не один массивный;
- избегать резкого охлаждения водой или снегом.

При работе удобно использовать современное сварочное оборудование с регулируемыми режимами, что значительно снижает вероятность ошибок.

Сварка ГБЦ и блока двигателя: Особенности

Трещины в головке блока цилиндров часто возникают между седлами клапанов из-за перегрева или использования охлаждающей жидкости низкого качества. Чтобы их устранить, применяют:

- инверторное TIG-сварочное оборудование с режимом AC/DC;
- вольфрамовый электрод и присадочную проволоку для алюминия;
- разделку трещины и тщательную зачистку;
- предварительный нагрев при больших повреждениях.

После ремонта блок обязательно опрессовывают для проверки герметичности.

Заключение

Трещины в сварных соединениях — это серьезный дефект, способный привести к аварии конструкции. Чтобы избежать подобных проблем, важно правильно выбирать сварочное оборудование, соблюдать режимы работы и использовать подходящие расходные материалы. А если трещина все же появилась, необходимо не только устранить ее, но и проанализировать причины, чтобы предупредить подобные дефекты в будущем.
