Лоток листовой перфорированный: особенности, виды и применение

При прокладке большого количества электрических кабелей важно обеспечить не только их надежное размещение, но и защиту от механических повреждений. Для организации кабельных трасс используются специальные системы, одним из элементов которых является

Перфорированные кабельные лотки широко применяются в промышленном, коммерческом и гражданском строительстве. Их устанавливают в производственных помещениях, торговых и офисных зданиях, складских комплексах, энергетических и телекоммуникационных объектах.

Что представляет собой перфорированный лоток

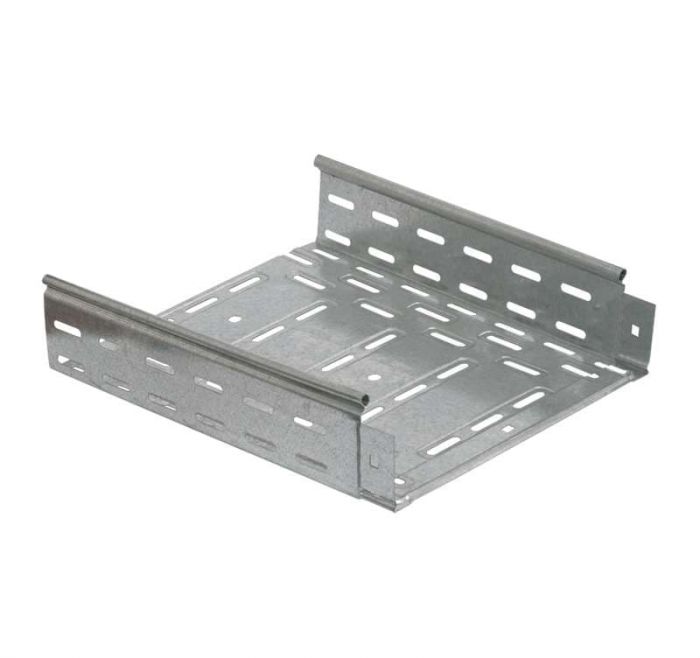

Листовой перфорированный лоток представляет собой металлическую конструкцию с горизонтальным основанием и боковыми стенками. По поверхности изделия выполнены специальные отверстия.

Перфорация является одной из главных особенностей такого лотка. Отверстия используются для крепления кабелей, соединения элементов трассы и фиксации самого лотка на несущей конструкции.

Конструкция может иметь разные размеры, высоту бортов и форму профиля. Это позволяет подобрать вариант в зависимости от количества кабелей, их диаметра и особенностей места установки.

Для чего используется кабельный лоток

Основное назначение изделия — организация кабельных линий. При большом количестве проводов их свободная прокладка становится неудобной и может создавать дополнительные риски.

Использование лотка позволяет:

• объединить кабели в организованную трассу;

• защитить проводку от части механических воздействий;

• упростить монтаж и последующее обслуживание;

• обеспечить аккуратное расположение кабелей;

• снизить вероятность запутывания и повреждения проводов;

• сформировать трассу необходимой конфигурации.

Лотки могут использоваться как для силовых кабелей, так и для слаботочных и информационных линий при соблюдении требований к их совместной прокладке.

Материалы изготовления

Для производства листовых перфорированных лотков чаще всего используется сталь. В зависимости от условий эксплуатации металлическая поверхность может иметь дополнительное защитное покрытие.

Одним из распространенных вариантов является оцинкованная сталь. Цинковое покрытие повышает устойчивость металла к воздействию влаги и снижает риск появления коррозии.

Для помещений с агрессивной средой могут использоваться изделия с другими видами защитных покрытий или специальные материалы. Выбор зависит от температуры, влажности, химического воздействия и других условий эксплуатации.

Основные разновидности

Перфорированные лотки отличаются конструкцией и эксплуатационными характеристиками.

Горизонтальные лотки

Такие изделия используются для прокладки кабелей по горизонтальным участкам трассы. Они могут устанавливаться на стенах, потолках, специальных опорах или других несущих конструкциях.

Лотки для вертикальной прокладки

При организации вертикальных участков трассы необходимо обеспечить надежную фиксацию кабелей. Конструкция лотка и способ крепления выбираются с учетом веса проводки и особенностей объекта.

Лотки с различной высотой борта

Высота боковых стенок влияет на вместимость изделия и степень фиксации кабелей. Для большого количества проводов могут потребоваться лотки с более высокими бортами.

Преимущества перфорированных лотков

Популярность данного решения обусловлена рядом практических преимуществ.

Удобный монтаж. Отверстия позволяют быстро выполнять крепление лотка и кабелей с использованием подходящих элементов.

Доступ к кабелям. Открытая конструкция обеспечивает возможность осмотра проводки без демонтажа всей системы.

Вентиляция. Перфорация способствует циркуляции воздуха вокруг кабелей. Это особенно важно для некоторых типов силовых линий, где тепловыделение необходимо учитывать при проектировании.

Гибкость системы. При использовании дополнительных элементов можно создавать трассы с поворотами, разветвлениями и изменением направления.

Организованная прокладка. Кабели располагаются компактно и аккуратно, что упрощает эксплуатацию инженерных систем.

Как выбрать листовой перфорированный лоток

Перед покупкой необходимо определить параметры будущей кабельной трассы. Неправильно подобранный лоток может оказаться недостаточно вместительным или не соответствовать условиям эксплуатации.

В первую очередь необходимо учитывать ширину и высоту изделия. Размер должен позволять разместить все необходимые кабели без чрезмерного заполнения.

Также важны:

• толщина металла;

• длина секции;

• размер и расположение отверстий;

• высота борта;

• материал изготовления;

• тип защитного покрытия;

• предполагаемая нагрузка;

• способ крепления;

• условия эксплуатации.

Если система предназначена для крупного промышленного объекта, расчет параметров кабельной трассы следует выполнять с учетом проектной документации и требований соответствующих нормативов.

Почему важна правильная нагрузка

Каждый лоток рассчитан на определенную нагрузку. Она зависит от размеров изделия, толщины металла, конструкции и способа установки.

При проектировании необходимо учитывать не только массу самих кабелей, но и расстояние между опорами. Чем больше пролет между точками крепления, тем выше требования к прочности конструкции.

Перегрузка лотка может привести к его деформации и нарушению геометрии кабельной трассы. Поэтому запас по нагрузке должен предусматриваться еще на этапе проектирования.

Монтаж перфорированного лотка

Установка начинается с подготовки трассы и определения мест расположения опор. После этого монтируются несущие элементы, на которые устанавливаются секции лотка.

Отдельные участки соединяются между собой при помощи специальных соединительных деталей. В местах изменения направления применяются соответствующие элементы системы.

Кабели внутри лотка размещаются с учетом их количества, диаметра, назначения и допустимой нагрузки. При необходимости они дополнительно фиксируются крепежными элементами.

Особое внимание уделяется местам прохода через стены и перекрытия. В таких зонах должны соблюдаться требования проекта и правила пожарной безопасности.

Перфорация и вентиляция кабелей

Одним из важных преимуществ перфорированной конструкции является возможность дополнительного охлаждения кабелей за счет циркуляции воздуха.

Однако наличие отверстий не отменяет необходимости правильного расчета кабельной линии. Температурный режим зависит от типа кабеля, его сечения, количества одновременно нагруженных проводников, окружающей температуры и других факторов.

Поэтому при проектировании силовых трасс необходимо учитывать рекомендации производителя кабеля и действующие технические требования.

Дополнительные элементы

Сам лоток является только частью кабельной системы. Для создания полноценной трассы могут потребоваться различные комплектующие:

• соединители;

• углы;

• тройники;

• крестовины;

• переходники;

• крышки;

• крепежные элементы;

• опоры и подвесы.

Использование совместимых комплектующих позволяет собрать систему необходимой конфигурации и обеспечить надежность всех соединений.

Где применяются перфорированные лотки

Область использования таких изделий достаточно широка. Их устанавливают там, где необходимо организовать открытую или техническую прокладку большого количества кабелей.

Наиболее распространенные объекты:

• промышленные предприятия;

• склады и логистические комплексы;

• торговые центры;

• офисные здания;

• жилые и общественные здания;

• энергетические объекты;

• серверные и телекоммуникационные помещения;

• инженерные и технические зоны.

Конкретный тип лотка выбирается с учетом условий эксплуатации и характеристик прокладываемых кабелей.

Лоток или кабель-канал: что выбрать

Листовой перфорированный лоток и закрытый кабель-канал решают схожую задачу, но имеют разные особенности.

Лотки удобны для прокладки большого количества кабелей и обеспечивают хороший доступ к трассе. Они особенно востребованы в технических помещениях и на промышленных объектах.

Кабель-каналы имеют более закрытую конструкцию и могут лучше защищать проводку от внешнего воздействия. Их часто используют в помещениях, где важен аккуратный внешний вид электропроводки.

Выбор зависит от назначения системы, требований к защите кабелей, условий монтажа и особенностей объекта.

Заключение

Лоток листовой перфорированный — практичный элемент кабельной инфраструктуры, который позволяет организовать надежную и удобную прокладку проводов и кабелей. Благодаря перфорации упрощается монтаж, обеспечивается доступ к трассе и улучшается вентиляция кабельного пространства.

При выборе необходимо учитывать размеры изделия, толщину металла, тип покрытия, предполагаемую нагрузку и условия эксплуатации. Не менее важно правильно рассчитать расстояние между опорами и использовать подходящие соединительные и крепежные элементы.

Грамотно спроектированная система перфорированных лотков позволяет сделать кабельные трассы более организованными, удобными для обслуживания и соответствующими требованиям конкретного объекта.
